Реле контроля предназначено для контроля напряжения в сетях, где наблюдаются колебания напряжения, что может привести к отказу оборудования и приборов.

Контроль понижения/повышения напряжения

Значение предельного превышения и понижения напряжения устанавливается в % от номинального напряжения от 5 до 20 %, например установленное значение 10% - реле будет срабатывать при  V=360 B., при нонижении напряжения и при V=440 В., при повышении напряжения.

Время прехода в рабочий режим (t1) может быть 5 или 10 сек

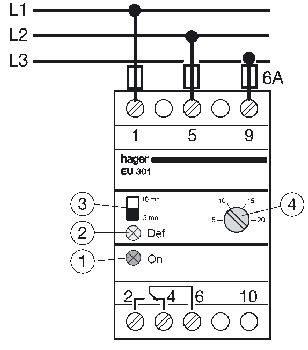

При падении или возрастании напряжения сети выше указанного уровня, реле отключит потребителя от сети на время, указанное переключателем задержки времени, 5 или 10 минут, и начнет мигать индикатор аварийного состояния. По истечении времени задержки реле проверит уровень напряжения и, если напряжение будет соответствовать норме, замкнет контакты (6 и 2). Если по истечении времени задержки напряжение не соответствует норме,индикатор аварийного состояния начнет постоянно светиться. При восстановлении напряжения реле автоматически замкнёт контакты (6 и 2).

Примечание:

При подключении реле к сети начнет мигать индикатор аварийного состояния, так как реле воспринимает подключение к сети как скачок напряжения и размыкает контакты (6 и 2) на время задержки. По истечении времени задержки реле перейдет в нормальное состояние.

Технические данные:

Номинальное напряжения Vn      ~400 В 50/60 Гц
Потребляемая мощность             3 ВА
Рабочая температура                 -20 +55 °С
Степень защиты                          IP20
Мощность контактов                  8 А ~250 В
